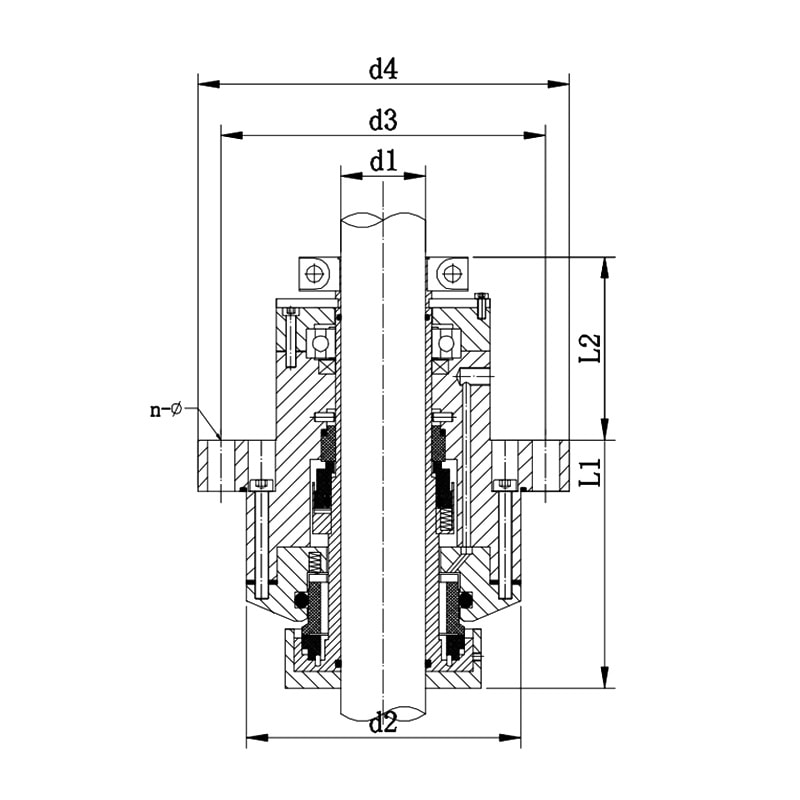

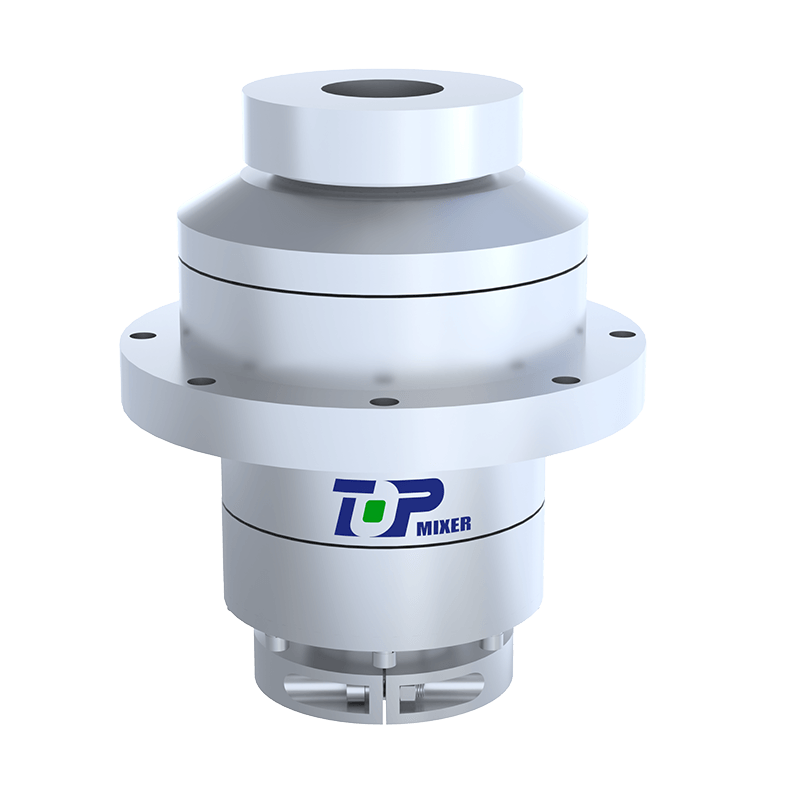

ซีลเชิงกลปลายคู่ด้านล่าง

ซีลกลด้านล่างหมายถึงวิธีการซีลเชิงกลซึ่งมีการติดตั้งสปริงและวงแหวนเคลื่อนที่ในกล่องซีลและสัมผัสกับตัวกลาง คุณลักษณะของวิธีการปิดผนึกนี้คือมีการติดตั้งสปริงและวงแหวนเคลื่อนที่ภายในกล่องปิดผนึกและสัมผัสโดยตรงกับตัวกลาง จึงทำให้สามารถปิดผนึกของเหลวได้อย่างมีประสิทธิภาพ ซีลเชิงกลด้านล่างได้รับการออกแบบมาเพื่อรักษาความพอดีและการเลื่อนที่สัมพันธ์กัน เพื่อป้องกันการรั่วไหลของของไหลผ่านทางสปริงและวงแหวนเคลื่อนที่ รวมถึงซีลเสริม วิธีการปิดผนึกนี้เหมาะสำหรับเครื่องจักรของไหลแบบหมุนหลายประเภท เช่น ปั๊มแรงเหวี่ยง เครื่องหมุนเหวี่ยง เครื่องปฏิกรณ์ และคอมเพรสเซอร์ โดยที่เพลาส่งกำลังเจาะทะลุด้านในและด้านนอกของอุปกรณ์ ทำให้เกิดช่องว่างเส้นรอบวง ซีลเชิงกลด้านล่างสามารถป้องกันการรั่วซึมของของไหลในช่องว่างได้อย่างมีประสิทธิภาพ และรักษาความดันภายในอุปกรณ์ให้คงที่ กลไกการโหลดแบบยืดหยุ่นและซีลเสริมของซีลเชิงกลด้านล่างมักจะใช้ท่อลูกฟูกที่เป็นโลหะ ในขณะที่ซีลแบบเบานั้น ท่อลูกฟูกยางอาจใช้เป็นซีลเสริมได้ แต่แรงยืดหยุ่นของท่อลูกฟูกยางนั้นมีจำกัด ดังนั้นจึงมักจะต้องเสริมด้วยสปริง กำลังโหลดความต้องการที่ยืดหยุ่น วิธีการปิดผนึกนี้มีการใช้กันอย่างแพร่หลายในด้านอุตสาหกรรมเนื่องจากมีโครงสร้างที่เชื่อถือได้ การรั่วไหลต่ำ และอายุการใช้งานยาวนาน
