Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?

การเปรียบเทียบอย่างรวดเร็ว: มิกเซอร์รายการด้านล่าง เทียบกับ มิกเซอร์เข้าด้านข้าง

A มิกเซอร์รายการด้านล่าง โดยทั่วไปแล้วจะเป็นตัวเลือกที่ดีกว่าเมื่อกระบวนการต้องการการผสมที่นุ่มนวลและมีแรงเฉือนต่ำในภาชนะขนาดเล็กถึงขนาดกลาง โดยเฉพาะอย่างยิ่งเมื่อมีการออกแบบที่ถูกสุขลักษณะและทำความสะอาดง่าย เช่น การแปรรูปผลิตภัณฑ์จากนม สูตรเครื่องสำอาง และชุดเทคโนโลยีชีวภาพ โดยทั่วไปเครื่องผสมแบบเข้าด้านข้างเหมาะกว่าสำหรับถังเก็บขนาดใหญ่และภาชนะของเหลวขนาดใหญ่ โดยจะติดตั้งตัวเครื่องผ่านผนังด้านข้างของถังใกล้กับด้านล่างเพื่อให้ของแข็งแขวนลอยและผสมในปริมาณมากโดยไม่ต้องเปิดหลังคาถัง ทางเลือกที่เหมาะสมขึ้นอยู่กับขนาดถัง ความหนืดของผลิตภัณฑ์ ข้อกำหนดด้านสุขอนามัย และวิธีการเข้าถึงเรือเพื่อรับบริการ

ก่อนที่จะลงลึกในรายละเอียดการออกแบบ ต่อไปนี้เป็นข้อมูลสรุปสั้นๆ ว่าการกำหนดค่าแต่ละรายการมีแนวโน้มที่จะสมเหตุสมผลในการปฏิบัติงานในโรงงานในแต่ละวันเมื่อใด

เลือกก มิกเซอร์รายการด้านล่าง สำหรับของเหลวที่มีความหนืดต่ำถึงปานกลางในภาชนะที่ต้องการการทำความสะอาดบ่อยๆ หรือการจัดการด้านสุขอนามัย
เลือกก side entry mixer for large diameter storage tanks where top access is limited or impractical.
พิจารณาพื้นที่พื้นถัง พื้นที่ด้านบน และการเข้าถึงการบำรุงรักษาซีลก่อนที่จะสรุปการกำหนดค่าอย่างใดอย่างหนึ่ง
การกำหนดค่าทั้งสองแบบสามารถช่วยให้ของแข็งแขวนลอยได้ แต่ใบพัดและมุมการติดตั้งที่เหมาะสมที่สุดนั้นขึ้นอยู่กับรูปทรงเฉพาะของชุดและถัง

มิกเซอร์รายการล่างคืออะไร ( เครื่องผสมอาหารด้านล่าง ) และมันทำงานอย่างไร

A มิกเซอร์รายการด้านล่าง ซึ่งบางครั้งเรียกว่าเครื่องกวนแบบเข้าด้านล่างหรือเครื่องผสมแบบติดตั้งด้านล่าง โดยจะติดตั้งผ่านพื้นถังแทนที่จะติดตั้งผ่านฝาครอบด้านบนหรือผนังด้านข้าง ชุดมอเตอร์และซีลเชิงกลอยู่ในตำแหน่งด้านล่างหรือที่พื้นถังโดยตรง โดยเชื่อมต่อกับเพลาที่ค่อนข้างสั้นซึ่งขยายเข้าไปในถังที่ใบพัดหมุนอยู่ใกล้ฐาน เนื่องจากความยาวของเพลาสั้นกว่าการจัดเรียงรายการด้านบนโดยทั่วไป การกำหนดค่าเครื่องผสมรายการด้านล่างจึงมีแนวโน้มที่จะลดภาระการโก่งตัวและการสั่นสะเทือนบนเพลาและแบริ่งระหว่างการทำงานต่อเนื่อง

เนื่องจากใบพัดดึงและหมุนเวียนวัสดุขึ้นด้านบนจากพื้นถังโดยตรง วิศวกรกระบวนการบางคนจึงเรียกอุปกรณ์นี้ว่า เครื่องผสมอาหารด้านล่าง เนื่องจากการดำเนินการผสมจะป้อนและกระจายแบทช์จากด้านล่างของภาชนะไปยังพื้นผิวได้อย่างมีประสิทธิภาพ ในการดำเนินงานต่อเนื่องหรือกึ่งต่อเนื่อง โครงสร้างเครื่องกวนที่ติดตั้งด้านล่างทำให้ใบพัดอยู่ใกล้กับพื้นถัง ซึ่งรองรับการผสมอย่างสม่ำเสมอใกล้กับฐานของถังซึ่งมีแนวโน้มที่จะเกิดการตกตะกอนมากที่สุด

ส่วนประกอบมิกเซอร์รายการด้านล่างทั่วไป

มอเตอร์ขับเคลื่อนโดยตรงหรือแบบลดเกียร์ติดตั้งอยู่ใต้พื้นถัง
ตัวเรือนซีลเชิงกล ณ จุดที่เพลาทะลุถัง
เพลาขับสั้นที่เชื่อมต่อมอเตอร์เข้ากับใบพัด
ใบพัดแรงเฉือนต่ำออกแบบมาสำหรับการผสมอย่างอ่อนโยนหรือสารแขวนลอยของแข็งเบา
หน้าแปลนยึดเพื่อยึดชุดประกอบเข้ากับพื้นถัง

การจัดเรียงที่กะทัดรัดนี้เป็นเหตุผลทั่วไป ก มิกเซอร์รายการด้านล่าง ถูกเลือกสำหรับสิ่งอำนวยความสะดวกที่มีพื้นที่รอบๆ ถังมีจำกัด และชุดขับเคลื่อนที่ติดตั้งด้านบนสูงอาจไม่สามารถใช้งานได้

มิกเซอร์รายการด้านข้างคืออะไร

เครื่องผสมทางเข้าด้านข้างถูกติดตั้งผ่านผนังด้านข้างของถัง ซึ่งโดยปกติจะตั้งอยู่ใกล้กับส่วนล่างหนึ่งในสามของถังและทำมุมลงเล็กน้อย เพื่อให้ใบพัดควบคุมการไหลผ่านพื้นถังและขึ้นไปตามผนังด้านตรงข้าม การกำหนดค่านี้ช่วยหลีกเลี่ยงความจำเป็นในการเจาะหลังคาหรือพื้นถัง ซึ่งเป็นเหตุผลหนึ่งที่เครื่องผสมทางเข้าด้านข้างมีการใช้กันอย่างแพร่หลายในถังเก็บและถังผสมขนาดใหญ่ ซึ่งฝาครอบด้านบนอาจถูกยึดโดยอุปกรณ์ เกจ หรือช่องทางเข้าอื่น ๆ อยู่แล้ว

เนื่องจากชุดขับเคลื่อนตั้งอยู่นอกถังบนผนังด้านข้าง การเข้าถึงการบำรุงรักษาสำหรับมอเตอร์และซีลจึงมักเป็นไปได้โดยไม่ต้องระบายถังออกจนหมด ซึ่งเป็นประโยชน์ในทางปฏิบัติสำหรับถังขนาดใหญ่มากซึ่งการระบายน้ำใช้เวลานาน เครื่องผสมด้านข้างมักเกี่ยวข้องกับการใช้งานในการจัดเก็บจำนวนมาก เช่น ถังเคมีขนาดใหญ่ อ่างน้ำเสีย และภาชนะที่มีปริมาณมากอื่นๆ แทนที่จะเป็นถังขนาดเล็กหรือถังบำบัดแบบสุขาภิบาล

การใช้งานมิกเซอร์ด้านข้างทั่วไป

ถังเก็บเส้นผ่านศูนย์กลางขนาดใหญ่ที่ต้องใช้การผสมจำนวนมาก
ถังที่เข้าถึงหลังคาได้ยากสำหรับทางเข้าด้านบน
การใช้งานที่ป้องกันการตกตะกอนบนพื้นที่พื้นถังขนาดใหญ่เป็นเป้าหมายหลัก
เรือที่ต้องการเข้าถึงการบำรุงรักษาภายนอกไปยังหน่วยขับเคลื่อน

มิกเซอร์รายการด้านล่างเทียบกับมิกเซอร์รายการด้านข้าง: ตารางเปรียบเทียบคุณลักษณะ

ตารางด้านล่างสรุปลักษณะทั่วไปของการกำหนดค่าแต่ละรายการ ข้อมูลจำเพาะที่แท้จริงจะแตกต่างกันไปตามการออกแบบถัง ความต้องการแบทช์ และผู้ผลิตที่จัดหาอุปกรณ์

การเปรียบเทียบทั่วไปของเครื่องผสมด้านล่างทั่วไปและคุณลักษณะของเครื่องผสมด้านข้างโดยพิจารณาจากกระบวนการทั่วไป
คุณสมบัติ	มิกเซอร์รายการด้านล่าง	มิกเซอร์เข้าด้านข้าง
ตำแหน่งการติดตั้ง	ผ่านพื้นถัง	ผ่านผนังด้านข้าง ทำมุมใกล้ด้านล่าง
ความยาวเพลาทั่วไป	สั้น	สั้น to medium
ระดับแรงเฉือนทั่วไป	ต่ำ	ต่ำ to medium
ขนาดถังทั่วไป	ภาชนะขนาดเล็กถึงขนาดกลาง	ถังเก็บน้ำขนาดใหญ่ถึงใหญ่มาก
การเข้าถึงการทำความสะอาด	มักจะตรงไปตรงมา รองรับระบบปิด	เข้าถึงได้จากภายนอกผนังถัง
อุตสาหกรรมทั่วไป	ผลิตภัณฑ์นม เครื่องสำอาง เทคโนโลยีชีวภาพ คัดสรรถังเคมี	ถังเก็บสารเคมีและถังบำบัดน้ำขนาดใหญ่
ช่วงความหนืดทั่วไป	ต่ำ to medium viscosity	ต่ำ to medium viscosity, large volume

ลักษณะประสิทธิภาพเมื่อเปรียบเทียบ

นอกเหนือจากตำแหน่งการติดตั้งทางกายภาพแล้ว การกำหนดค่าทั้งสองมีแนวโน้มที่จะแตกต่างกันในด้านประสิทธิภาพโดยพิจารณาจากการพิจารณากระบวนการในทางปฏิบัติหลายประการ แผนภูมิด้านล่างแสดงการเปรียบเทียบเชิงเปรียบเทียบที่แสดงให้เห็นปัจจัยที่กล่าวถึงโดยทั่วไปสี่ปัจจัย ได้แก่ การควบคุมแรงเฉือน ความง่ายในการทำความสะอาด ความเหมาะสมกับถังขนาดใหญ่ และประสิทธิภาพรอยเท้าโดยรวม

เครื่องผสมจากด้านล่างมีแนวโน้มที่จะได้คะแนนดีในด้านการควบคุมแรงเฉือนและความง่ายในการทำความสะอาด ซึ่งเป็นเหตุผลหนึ่งที่ทำให้พวกเขานิยมใช้สูตรที่ละเอียดอ่อน ถูกสุขลักษณะ หรือไวต่อแรงเฉือน เครื่องผสมด้านข้างมีแนวโน้มที่จะได้คะแนนดีกว่าตามความเหมาะสมของถังขนาดใหญ่ เนื่องจากการติดตั้งบนผนังด้านข้างรองรับการผสมจำนวนมากในถังที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยไม่ต้องใช้ชุดประกอบสูงด้านบน

อธิบายโครงสร้างมิกเซอร์รายการด้านล่าง

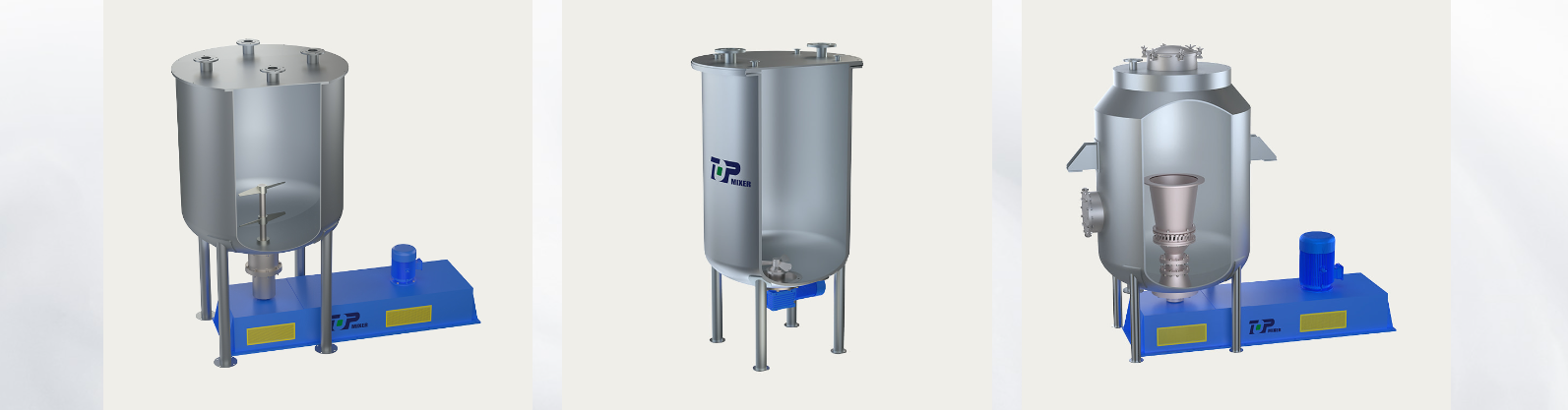

ภาพประกอบด้านล่างแสดงเค้าโครงโครงสร้างทั่วไปของการติดตั้งมิกเซอร์ทางเข้าด้านล่างโดยทั่วไป ซึ่งแสดงให้เห็นว่ามอเตอร์ ซีล เพลา และใบพัดเกี่ยวข้องกับพื้นถังอย่างไร

การอ่านเค้าโครงมิกเซอร์รายการด้านล่าง

ในรูปแบบนี้ มอเตอร์จะอยู่ใต้ถัง ซึ่งเชื่อมต่อกันด้วยเพลาขับสั้นที่ผ่านซีลเชิงกลที่พื้นถัง หน้าแปลนติดตั้งช่วยยึดส่วนประกอบทั้งหมดเข้ากับถัง และใบพัดจะหมุนภายในถังใกล้กับฐาน เพื่อหมุนเวียนของเหลวในกระบวนการขึ้นด้านบนผ่านแบทช์ โครงสร้างแบบโคลสคัปเปิ้ลนี้เป็นคุณลักษณะที่กำหนดของ มิกเซอร์รายการด้านล่าง และเป็นส่วนหนึ่งของเหตุผลว่าทำไมอุปกรณ์จึงมีแนวโน้มที่จะต้องการพื้นที่ส่วนหัวในแนวตั้งน้อยกว่าทางเลือกอื่นๆ

ในกรณีที่ใช้มิกเซอร์เข้าด้านล่างและมิกเซอร์เข้าด้านข้าง

เครื่องผสมแบบเข้าด้านล่างปรากฏบ่อยครั้งในอุตสาหกรรมที่ให้ความสำคัญกับการออกแบบที่ถูกสุขลักษณะ การผสมอย่างอ่อนโยน และใช้พื้นที่ขนาดเล็ก ในทางกลับกัน เครื่องผสมด้านข้างมีความเกี่ยวข้องอย่างใกล้ชิดกับความต้องการในการจัดเก็บและการผสมในปริมาณมาก แผนภูมิคอลัมน์ด้านล่างแสดงรูปแบบการใช้งานทั่วไปที่ไม่แน่นอนทั่วทั้งเซกเตอร์ทั่วไป

ที่ มิกเซอร์รายการด้านล่าง for chemical tanks เป็นตัวเลือกที่ใช้งานได้จริงในภาชนะผสม การทำให้เป็นกลาง และภาชนะทำปฏิกิริยาที่ต้องการการผสมอย่างอ่อนโยน และการเข้าถึงแบบติดตั้งบนพื้นช่วยลดความยุ่งยากในการบำรุงรักษาตามปกติ ในทำนองเดียวกัน ก มิกเซอร์รายการด้านล่าง for storage tanks มักถูกเลือกเมื่อพื้นที่พื้นมีจำกัด และการเข้าถึงเรือด้านบนถูกจำกัดโดยท่อ แท่น หรืออุปกรณ์คงที่อื่นๆ ในขณะเดียวกัน การกำหนดค่าทางเข้าด้านข้างยังคงพบเห็นได้ทั่วไปในการบำบัดน้ำขนาดใหญ่มากและถังเก็บสารเคมีขนาดใหญ่ โดยที่สิ่งสำคัญที่สุดคือการรักษาของเหลวปริมาณมากให้ผสมสม่ำเสมอกัน

การพิจารณาความหนืด สารแขวนลอยของของแข็ง และขนาดแบทช์

ขนาดถังและความหนืดของผลิตภัณฑ์เป็นสองปัจจัยที่เป็นประโยชน์มากที่สุดเมื่อเปรียบเทียบ มิกเซอร์รายการด้านล่าง ด้วยมิกเซอร์เข้าด้านข้าง แผนภูมิเส้นด้านล่างแสดงแนวโน้มทั่วไปว่าความเหมาะสมมีแนวโน้มที่จะเปลี่ยนไปอย่างไรเมื่อขนาดถังเพิ่มขึ้น โดยขึ้นอยู่กับรูปแบบทางวิศวกรรมกระบวนการทั่วไป

โดยทั่วไป เครื่องผสมแบบเข้าด้านล่างมีแนวโน้มว่าจะมีขนาดพอดีเมื่อขนาดของถังเปลี่ยนจากเล็กไปเป็นขนาดกลาง ในขณะที่เครื่องผสมแบบเข้าด้านข้างจะใช้งานได้จริงมากขึ้นเมื่อเส้นผ่านศูนย์กลางของถังมีขนาดใหญ่ขึ้นมาก สาเหตุหลักมาจากการติดตั้งบนผนังด้านข้างช่วยหลีกเลี่ยงความจำเป็นในการประกอบชุดขับเคลื่อนที่สูง และลดความยุ่งยากในการเข้าถึงการบำรุงรักษาภายนอกบนภาชนะขนาดใหญ่

การเปรียบเทียบหลายปัจจัย

ที่ radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.

เมื่อนำมารวมกัน การเปรียบเทียบเหล่านี้ชี้ให้เห็นว่าก มิกเซอร์รายการด้านล่าง มีแนวโน้มที่จะเป็นผู้นำในการควบคุมแรงเฉือน ความสะดวกในการทำความสะอาด และกระบวนการที่ถูกสุขลักษณะ ในขณะที่เครื่องผสมทางเข้าด้านข้างมีแนวโน้มที่จะนำไปสู่ความเหมาะสมในปริมาณมาก ไม่มีการกำหนดค่าใดจะดีไปกว่านี้ในระดับสากลในทุกปัจจัย ด้วยเหตุนี้การจับคู่ประเภทเครื่องผสมกับถังและกระบวนการเฉพาะจึงเป็นแนวทางที่ใช้งานได้จริง

ความแตกต่างในการทำความสะอาดและการบำรุงรักษา

การวางแผนการบำรุงรักษาตามปกติมักขึ้นอยู่กับตำแหน่งของตัวขับเคลื่อนและซีลของเครื่องผสมโดยสัมพันธ์กับถังและพื้นที่โดยรอบ

เครื่องผสมด้านล่างจะวางซีลไว้ที่พื้นถัง ซึ่งสามารถรองรับการทำงานของระบบปิด และลดโอกาสที่ผลิตภัณฑ์จะสัมผัสระหว่างรอบการทำความสะอาดตามปกติ
เครื่องผสมทางเข้าด้านข้างจะทำการซีลบนผนังด้านข้างของถัง เพื่อให้ช่างเทคนิคสามารถให้บริการตัวขับเคลื่อนและซีลจากภายนอกถังโดยไม่จำเป็นต้องเข้าถึงพื้นที่ใต้ถัง
การติดตั้งมิกเซอร์แบบเข้าด้านล่างมักจะได้รับประโยชน์จากหลุมบำรุงรักษาขนาดเล็กหรือพื้นที่ที่เข้าถึงได้ใต้ถังเพื่อซ่อมบำรุงมอเตอร์และตัวเรือนซีล
การติดตั้งมิกเซอร์ทางเข้าด้านข้างมักต้องการพื้นที่ว่างตามแนวผนังด้านข้างถังมากกว่าใต้ถัง ซึ่งช่วยลดความยุ่งยากในการวางแผนเค้าโครงในโรงงานบางแห่ง

การกำหนดค่าทั้งสองสามารถออกแบบได้ด้วยซีลเชิงกลที่รองรับช่วงเวลาการบริการที่ค่อนข้างนาน แม้ว่ากำหนดการบำรุงรักษาจริงจะขึ้นอยู่กับผลิตภัณฑ์ที่กำลังดำเนินการ อุณหภูมิในการทำงาน และความถี่ในการทำความสะอาดถังระหว่างชุดงาน

วิธีการเลือกระหว่างมิกเซอร์รายการด้านล่างและมิกเซอร์รายการด้านข้าง

ที่ following steps outline a practical way to work through the decision for a specific tank and process.

ยืนยันขนาดและรูปร่างของถัง เนื่องจากถังเก็บขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มักจะชอบเครื่องผสมแบบเข้าด้านข้าง ในขณะที่ภาชนะสำหรับกระบวนการผลิตขนาดเล็กถึงขนาดกลางมักจะชอบเครื่องผสมแบบด้านล่าง
ตรวจสอบความหนืดของผลิตภัณฑ์และความไวต่อแรงเฉือน เนื่องจากสูตรผสมที่มีแรงเฉือนต่ำในการใช้งานด้านผลิตภัณฑ์นม เครื่องสำอาง หรือเทคโนโลยีชีวภาพ มักจะได้ประโยชน์จากเครื่องผสมที่มีทางเข้าต่ำ
ตรวจสอบพื้นที่ว่างใต้ถังเทียบกับพื้นที่ตามผนังด้านข้างถัง เนื่องจากสิ่งนี้มักจะกำหนดว่ารูปแบบการติดตั้งแบบใดที่เหมาะกับการใช้งานจริง
พิจารณาความถี่ในการทำความสะอาดและข้อกำหนดด้านสุขอนามัย เนื่องจากเครื่องผสมแบบเข้าด้านล่างมักถูกเลือกสำหรับสภาพแวดล้อมการประมวลผลแบบปิดที่ถูกสุขลักษณะ
ประเมินความต้องการในการเข้าถึงการบำรุงรักษา รวมถึงว่าสามารถระบายถังเพื่อการบริการได้ง่ายหรือไม่ หรือต้องการให้เข้าถึงผนังด้านข้างภายนอกหรือไม่
หารือเกี่ยวกับประเภทใบพัดและรายละเอียดการติดตั้งกับซัพพลายเออร์อุปกรณ์ผสมที่ผ่านการรับรอง ซึ่งสามารถตรวจสอบชุดงาน การวาดถัง และเป้าหมายกระบวนการที่เฉพาะเจาะจงได้

เกี่ยวกับ Wuxi Top Mixer Equipment: ผู้ผลิตเครื่องผสมรายการด้านล่าง

Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a มิกเซอร์รายการด้านล่าง manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.

ที่ company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.

Frequently Asked Questions

Common questions asked by process engineers and plant operators about bottom entry mixers.
Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels.	Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering.
Q3: How does a bottom entry mixer work ที่ motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts.	Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications.
Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs.	Q6: Where are bottom entry mixers used ที่y are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access.
Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements.	Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks.
Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration.	Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor.
