How to Select a High Viscosity Mixer: Impeller Types, Torque, and Design
ยืนอยู่หน้าเครื่องปฏิกรณ์ขนาด 5,000 ลิตรที่มีสารละลายแอโนดแบตเตอรี่ลิเธียมอยู่ และปัญหาก็ชัดเจนขึ้น: ใบพัดหมุน พื้นผิวแทบไม่ขยับ และมีเพียงโซนเล็กๆ รอบเพลาเท่านั้นที่ดูผสมปนเปกันดี นี่คือปรากฏการณ์คาเวิร์น และเป็นสาเหตุที่เครื่องผสมที่มีความหนืดต่ำทั่วไปล้มเหลวทันทีที่ผลิตภัณฑ์ผ่านปริมาณไม่กี่พันเซนติพอยซ์ ข้อสรุปเชิงปฏิบัตินั้นง่ายกว่ากลศาสตร์ของไหลเบื้องหลัง — ก เครื่องผสมที่มีความหนืดสูงถูกเลือกโดยรูปทรงของใบพัด แรงบิดลดเกียร์ และระยะห่างใกล้ผนัง ไม่ใช่ตามขนาดมอเตอร์เพียงอย่างเดียว .
อะไรทำให้การผสมที่มีความหนืดสูงแตกต่างออกไป
การไหลแบบลามินาร์เปลี่ยนกฎเกณฑ์
น้ำมีความหนืดประมาณ 1 cP น้ำผึ้งนั่งใกล้ 10,000 cP สารเคลือบแบบสเปรดสามารถเข้าถึง 100,000 cP หรือมากกว่า เมื่อผลิตภัณฑ์มีค่าเกินกว่า 5,000 cP ประมาณ การไหลเชี่ยวจะหายไป ของไหลเคลื่อนที่เป็นชั้นเรียบๆ ขนานกัน และการผสมเกิดขึ้นโดยการเฉือนและการไหลเวียนจำนวนมากแทนที่จะเป็นกระแสน้ำวน นี่คือเหตุผลว่าทำไมเครื่องผสมที่มีความหนืดสูงจึงไม่สามารถเป็นเครื่องกวนน้ำรุ่นที่ใหญ่กว่าได้ — จะต้องได้รับการออกแบบสำหรับสภาวะแบบราบเรียบตั้งแต่เริ่มต้น .
เอฟเฟกต์ถ้ำและเขตมรณะ
ในถังของเหลวที่มีความหนา ใบพัดที่หมุนได้จะสร้าง "ถ้ำ" ที่ผสมกันค่อนข้างดีรอบๆ ตัวมันเอง ในขณะที่ส่วนที่เหลือของผลิตภัณฑ์หมุนช้าๆ หรือแทบจะหยุดนิ่ง ผลลัพธ์ที่ได้คือจุดบอดที่ผนังถัง ใต้ใบพัด และใกล้พื้นผิว มาตรการรับมือมาตรฐานคือการเพิ่มเส้นผ่านศูนย์กลางของใบพัดโดยสัมพันธ์กับเส้นผ่านศูนย์กลางของถัง (อัตราส่วน D/T) และเพิ่มองค์ประกอบการเช็ดที่จะขูดผนังถังอย่างต่อเนื่องและส่งผลิตภัณฑ์กลับเข้าสู่โซนผสม
ความต้องการกำลังของเพลาสัมพัทธ์จะเพิ่มขึ้นอย่างสูงเมื่อความหนืดเพิ่มขึ้นสำหรับรูปทรงใบพัดคงที่
การเลือกใบพัดที่เหมาะสมสำหรับของไหลที่มีความหนา

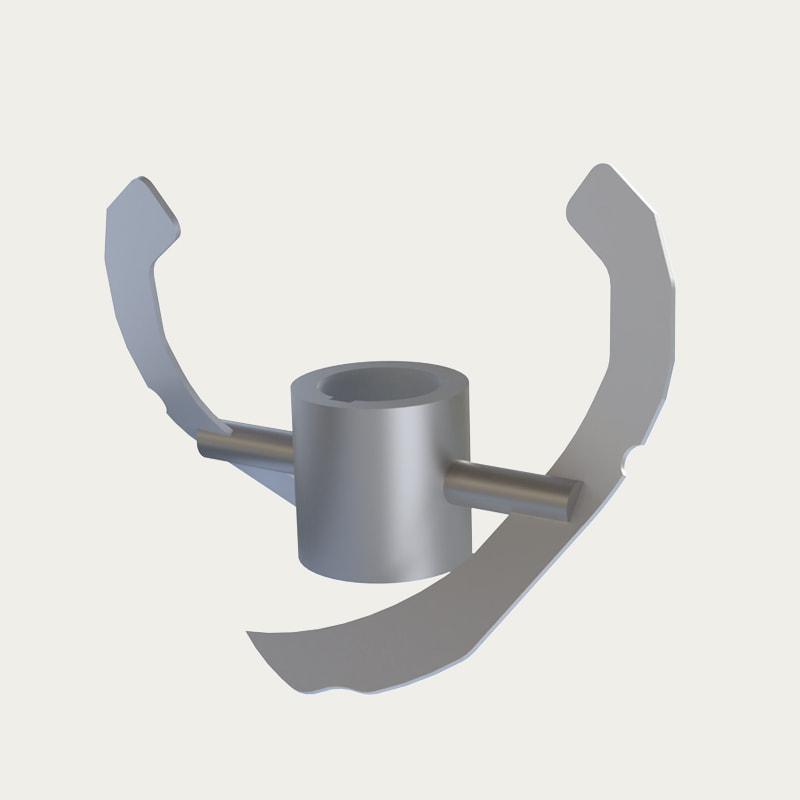

ไม่มีใบพัดผสมความหนืดสูงที่ "ดีที่สุด" เพียงตัวเดียว ตัวเลือกที่ถูกต้องขึ้นอยู่กับความหนาของผลิตภัณฑ์ คุณต้องการถ่ายเทความร้อนหรือไม่ ผลิตภัณฑ์เกาะติดกับผนังหรือไม่ และคุณเปลี่ยนชุดบ่อยเพียงใด ตารางด้านล่างสรุปการออกแบบทั่วไปที่ใช้ในอุตสาหกรรม
| การออกแบบใบพัด | ช่วงทั่วไป (cP) | จุดแข็ง | ข้อจำกัดหลัก |
|---|---|---|---|
| สมอ | 1,000 – 100,000 | การเคลื่อนที่ใกล้ผนัง การถ่ายเทความร้อน โครงสร้างเรียบง่าย | รัศมีที่จำกัดผสมอยู่ห่างจากผนัง |
| กรอบด้วยมีดโกน | 2,000 – 300,000 | การเช็ดผนังอย่างต่อเนื่อง ป้องกันการสะสมตัว ทำงานในเครื่องปฏิกรณ์แบบเคลือบ | สูงer torque demand, scraper wear |
| ริบบิ้นลาน | 5,000 – 1,000,000 | การไหลเวียนจากบนลงล่างที่แข็งแกร่ง การเคลื่อนไหวเป็นกลุ่มสม่ำเสมอ | ราคาแพงในการสร้าง ทำความสะอาดยากกว่า |
| ดาวเคราะห์ | 10,000 – 5,000,000 | ใบพัดหลายใบครอบคลุมก้นถังเต็ม ด้ามจับเพสต์ | สูง cost, more moving parts, slower cycle times |

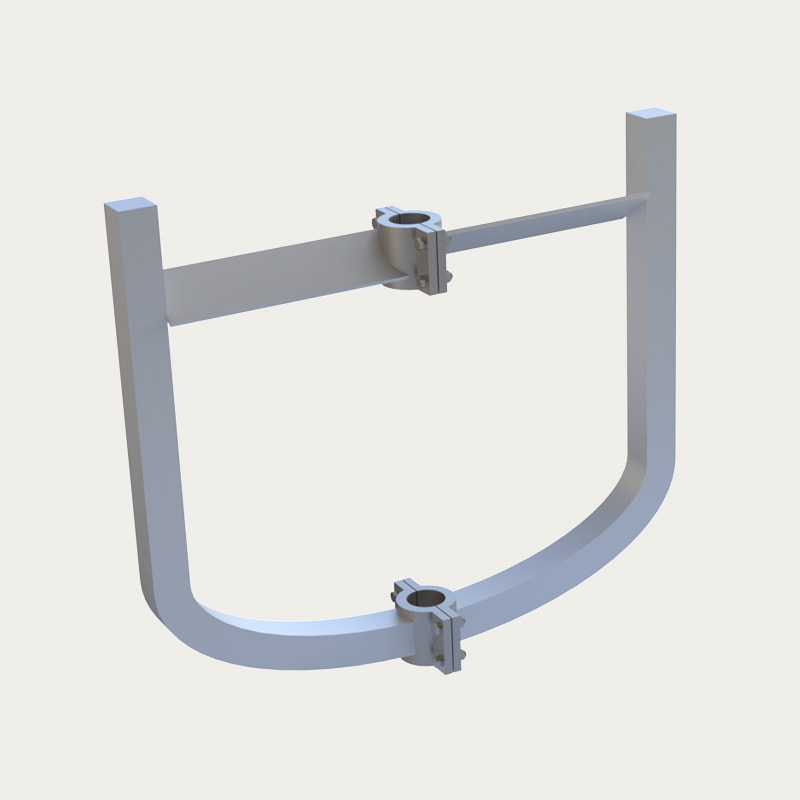

เครื่องกวนสมอและเฟรม
ใบพัดยึดตามรูปร่างภายในของถัง เพื่อให้ผลิตภัณฑ์เคลื่อนที่ไปตามผนังและส่งเสริมการถ่ายเทความร้อนผ่านแจ็คเก็ต เมื่อผลิตภัณฑ์มีความเหนียวหรือมีแนวโน้มที่จะอบบนผนัง ก เครื่องกวนแบบเฟรมพร้อมใบมีดโกนสำหรับผลิตภัณฑ์ที่มีความหนืดสูง เป็นตัวเลือกที่เชื่อถือได้มากกว่า เนื่องจากเครื่องขูดจะลอกวัสดุออกจากพื้นผิวอย่างต่อเนื่อง การออกแบบเหล่านี้เหมาะกับเครื่องปฏิกรณ์ ถังเก็บ และกาต้มน้ำเคลือบในช่วง 10,000 ถึง 100,000 cP
KSG กรอบ Type Stirring Paddle พร้อม Scraper สำหรับผู้ผลิตที่มีความหนืดสูง OE Jiangsu Top Intelligent Technology Co., Ltd คือ ChinaKSG Frame Type Stirring Paddle With Scraper สำหรับผู้ผลิตและซัพพลายเออร์ที่มีความหนืดสูง ดูผลิตภัณฑ์ → ใบพัดแบบริบบิ้นเฮลิคอล

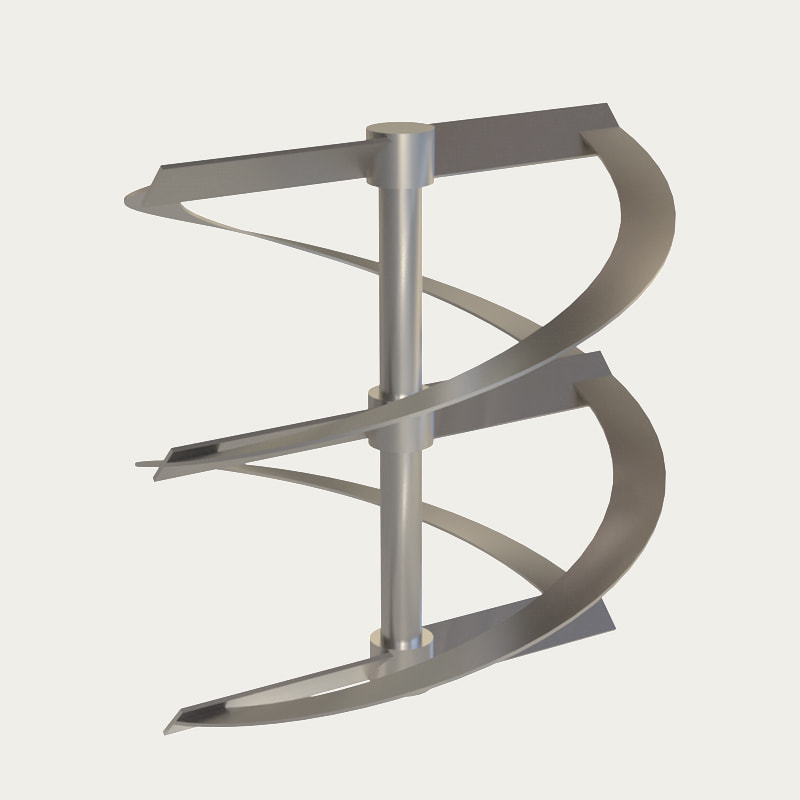

เมื่อแบทช์มีความหนามากกว่า 50,000 cP พุกหรือเฟรมเดี่ยวมักจะไม่สามารถสร้างการหมุนเวียนจากบนลงล่างได้เพียงพอ ริบบิ้นขดลวดจะบังคับมวลทั้งหมดขึ้นบนเพลาและลงไปที่ผนัง ทำให้การไหลเวียนที่การออกแบบพุกขาด สิ่งนี้ทำให้ ไม้พายกวนแบบเกลียวผสมริบบิ้นสำหรับเครื่องกวนที่มีความหนืดสูง ตัวเลือกทั่วไปสำหรับสารละลายโพลีเมอร์ สารเคลือบหลุมร่องฟัน สารละลายแบตเตอรี่ และเพสต์หนักที่มีความเข้มข้นสูงถึง 1,000,000 cP

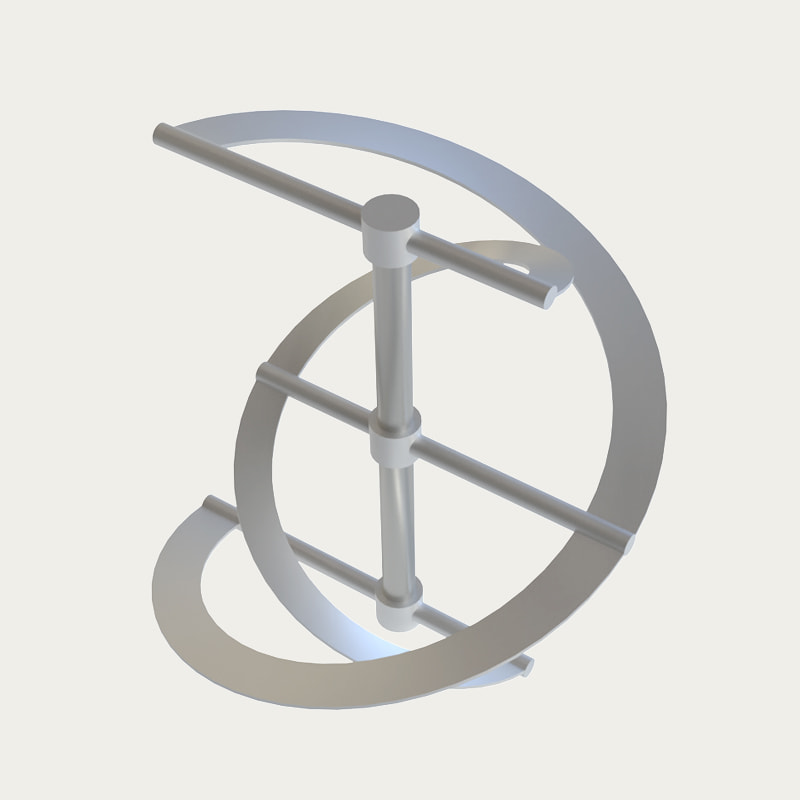

ZLG Spiral ริบบิ้น รวมกวนพายผู้ผลิตเครื่องกวนความหนืดสูง Jiangsu Top Intelligent Technology Co., Ltd คือ ChinaZLG Spiral Ribbon รวมกวนพายความหนืดสูง Agitator ผู้ผลิตและ ... ดูผลิตภัณฑ์ → เครื่องผสมดาวเคราะห์: เมื่อแบทช์ดำเนินต่อไป
เกินกว่าหลายแสนเซนติพอยส์ หรือเมื่อผลิตภัณฑ์มีผงแห้งจำนวนมาก เครื่องผสมดาวเคราะห์ก็สามารถใช้งานได้จริง ใบพัดจะหมุนตามแกนของมันเองขณะโคจรรอบถัง โดยกวาดปริมาตรถังทั้งหมดโดยไม่มีจุดบอด ข้อเสียคือความซับซ้อนทางกลและต้นทุน ซึ่งเป็นเหตุผลว่าทำไมจึงควรเลือกเมื่อรูปทรงที่เรียบง่ายได้รับการพิสูจน์แล้วว่าไม่เพียงพอเท่านั้น
การครอบคลุมความหนืดในทางปฏิบัติของการออกแบบใบพัดทั่วไป ช่วงต่างๆ เป็นตัวบ่งชี้และทับซ้อนกัน เนื่องจากขนาดถัง, RPM และรีโอโลจีของผลิตภัณฑ์ก็มีความสำคัญเช่นกัน
รูปทรง การติดตั้ง และการใช้งานที่พอดี
รายการบนสุดกับรายการล่างกับรายการด้านข้าง
การกำหนดค่าการติดตั้งมักถูกกำหนดโดยตัวถังเอง เครื่องผสมแบบเข้าด้านบนเป็นเครื่องผสมที่ใช้กันทั่วไปมากที่สุดสำหรับเครื่องปฏิกรณ์และภาชนะรับแรงดัน เนื่องจากเพลาจะไหลตรงผ่านท่อระบายหรือหัวฉีดเฉพาะ เมื่อผลิตภัณฑ์มีความหนืดมากก เครื่องผสมเข้าด้านบนเฟรมความหนืดสูง ช่วยให้ระบบขับเคลื่อนอยู่เหนือของเหลว และช่วยให้เส้นผ่านศูนย์กลางใบพัดมีขนาดใกล้เคียงกับผนังถัง เครื่องผสมแบบเข้าด้านล่างและเข้าด้านข้างมีขนาดกะทัดรัดกว่า แต่สร้างความท้าทายในการซีลและการบำรุงรักษา โดยเฉพาะอย่างยิ่งกับสารละลายที่มีฤทธิ์กัดกร่อนหรือผลิตภัณฑ์ที่เกาะตัว
TOPA002 ผู้ผลิตเครื่องผสมรายการด้านบนกรอบความหนืดสูงซัพพลายเออร์ OEM - Jian Jiangsu Top Intelligent Technology Co. , Ltd คือ ChinaTOPA002 ผู้ผลิตและซัพพลายเออร์มิกเซอร์รายการความหนืดสูงกรอบความหนืดสูง ให้ OEM ... ดูผลิตภัณฑ์ → อัตราส่วนระหว่างเส้นผ่านศูนย์กลางใบพัดและเส้นผ่านศูนย์กลางถังกลายเป็นความแตกต่างการออกแบบที่มองเห็นได้ชัดเจนที่สุดระหว่างการติดตั้งที่มีความหนืดต่ำและความหนืดสูง ใบพัดกังหันมาตรฐานใช้เพียงประมาณหนึ่งในสามของเส้นผ่านศูนย์กลางของถัง ใบพัดที่มีความหนืดสูงควรครอบคลุมมากกว่าเก้าในสิบของใบพัด
อัตราส่วน D/T เพิ่มขึ้นอย่างรวดเร็วจากกังหันที่มีความหนืดต่ำไปจนถึงรูปทรงการเช็ดที่มีความหนืดสูง
ตัวอย่างกระบวนการจริง
ในอุตสาหกรรมเคมี เครื่องผสมแบบเฟรมและริบบิ้นจะจัดการกับกาต้มน้ำเรซิน กาวและเพสต์ ซึ่งคุณภาพของผลิตภัณฑ์ขึ้นอยู่กับอุณหภูมิที่สม่ำเสมอและไม่มีจุดบอด ที่ การอ้างอิงโครงการอุตสาหกรรมเคมี บนเว็บไซต์นี้แสดงให้เห็นว่าเรขาคณิตของเฟรมเดียวกันปรับให้เข้ากับขนาดเครื่องปฏิกรณ์และข้อกำหนดการซีลที่แตกต่างกันได้อย่างไร ในการผลิตแบตเตอรี่ลิเธียม โดยทั่วไปสารละลายแอโนดและแคโทดจะไม่ใช่ของนิวตัน ซึ่งหมายความว่าความหนืดจะเปลี่ยนแปลงตามอัตราเฉือน ที่ การอ้างอิงโครงการอุตสาหกรรมแบตเตอรี่ลิเธียม แสดงให้เห็นว่าเหตุใดการวิเคราะห์ CFD และการเลือกวัสดุจึงมีความสำคัญมากกว่าการจัดอันดับ cP แบบธรรมดา ในการเคลือบ ความต้องการทั่วไปคือต้องใช้เครื่องผสมที่มีความหนืดสูงซึ่งสามารถกระจายเม็ดสีออกเป็นเรซินโดยไม่ต้องเติมอากาศให้กับแบทช์
ภาพตัดขวางของเครื่องผสมความหนืดสูงระดับบนสุดที่ผสมผสานริบบัวเกลียวสำหรับการหมุนเวียนและที่ขูดพุกสำหรับทำความสะอาดผนัง
ข้อผิดพลาดด้านกำลัง แรงบิด และข้อมูลจำเพาะทั่วไป
คิดถึงแรงบิดก่อน
ข้อผิดพลาดที่พบบ่อยที่สุดประการเดียวคือการระบุเครื่องผสมที่มีความหนืดสูงโดยใช้กำลังมอเตอร์เพียงอย่างเดียว ในการผสมแบบหนืด แรงบิดคือสิ่งที่ทำงาน มอเตอร์ขนาด 30 kW ที่เชื่อมต่อกับเพลาความเร็วสูงให้แรงบิดน้อยมาก มอเตอร์ตัวเดียวกันที่อยู่ด้านหลังกระปุกเกียร์ที่สร้างความเร็ว 30 รอบต่อนาทีสามารถหมุนพุกขนาดใหญ่ได้อย่างง่ายดาย ตรวจสอบแรงบิดพิกัดที่เพลาเอาท์พุตเสมอ ไม่ใช่ป้ายชื่อมอเตอร์ . ระบบขับเคลื่อนแบบลดเกียร์ไม่สามารถต่อรองได้ด้วยเหตุผลนี้ และอัตราส่วนการลดจะต้องจับคู่กับความหนืดสูงสุดที่คาดหวัง
ข้อผิดพลาดด้านข้อมูลจำเพาะห้าประการที่ทำให้ต้องเสียเงิน
- ขนาดใบพัดเล็กเกินไป เพื่อให้พอดีกับท่อระบายน้ำที่มีอยู่ เครื่องผสมจะทำงานเป็นเวลาหลายชั่วโมงโดยไม่ต้องเคลื่อนย้ายวัสดุด้านนอก
- ละเว้นระยะห่างใกล้ผนัง . หากไม่มีที่ขูดหรือพุกปกคลุม ผลิตภัณฑ์ที่อยู่ใกล้แจ็คเก็ตจะร้อนเกินไปหรือก่อตัวเป็นเปลือกโลก
- ระบุเฉพาะความหนืดเป็น cP โดยไม่สนใจความเค้นครากและพฤติกรรมการตัดเฉือน ส่วนผสมอาจมีลักษณะประมาณ 20,000 cP ขณะพัก แต่มีพฤติกรรมประมาณ 200,000 cP ภายใต้ภาระของมีดโกน
- ลืมเรื่องแมคคานิคอลซีลไปเลย . ผลิตภัณฑ์ที่มีความหนืดจะสร้างแรงในแนวรัศมีที่ดันเพลาไปด้านข้าง ซีลคาร์ทริดจ์มาตรฐานนั้นไม่เพียงพอเสมอไป
- ไม่มีข้อกำหนดสำหรับการทดสอบ . การทดลอง CFD และการทดลองนำร่องเป็นการประกันที่ถูกที่สุดเมื่อเทียบกับเครื่องผสมแบบเต็มสเกลที่ไม่สามารถบรรลุความเป็นเนื้อเดียวกันตามที่ต้องการได้
พฤติกรรมที่ไม่ใช่แบบนิวตันจะเปลี่ยนการคำนวณ
ผลิตภัณฑ์ที่มีความหนืดสูงทางอุตสาหกรรมส่วนใหญ่ — สารเคลือบ, กาว, เพสต์, สารละลายแบตเตอรี่ — ไม่ใช่ของนิวตัน ความหนืดที่ปรากฏจะลดลงหรือเพิ่มขึ้นเมื่อความเร็วของใบพัดเปลี่ยนแปลง นี่คือสาเหตุที่เส้นโค้งของความหนืดเทียบกับอัตราเฉือนมีค่ามากกว่าตัวเลข cP เดียว เมื่อผู้ผลิตขอตัวอย่างผลิตภัณฑ์และดำเนินการทดสอบรีโอโลจี ให้พิจารณาว่าสัญญาณดังกล่าวถือเป็นการปฏิบัติวิชาชีพ ไม่ใช่ความล่าช้าโดยไม่จำเป็น
สิ่งที่ต้องระบุก่อนตัดสินใจซื้อ
รายการข้อกำหนดแบบสั้น
ก่อนที่จะขอใบเสนอราคา ให้เตรียมข้อความที่ชัดเจนดังต่อไปนี้: องค์ประกอบของของเหลว ช่วงความหนืดที่อุณหภูมิใช้งาน ความหนาแน่น ขนาดชุดที่ต้องการ ขนาดถัง ขนาดหัวฉีดที่มีอยู่ ความดันและอุณหภูมิในการทำงาน ไม่ว่าภาชนะจะหุ้มไว้หรือไม่ และผลิตภัณฑ์มีฤทธิ์กัดกร่อน กัดกร่อน หรือเกรดอาหารหรือไม่ ระบุด้วยว่าเครื่องผสมต้องทำงานอย่างต่อเนื่องหรือเป็นระยะๆ และจำเป็นต้องมี CIP (clean-in-place) หรือไม่
ใช้ CFD ก่อนลงนาม
การวิเคราะห์พลศาสตร์ของไหลเชิงคำนวณได้กลายเป็นส่วนมาตรฐานของการออกแบบเครื่องผสมที่มีความหนืดสูง แบบจำลอง CFD สามารถเปิดเผยจุดบอด ประมาณการการดึงกำลังที่ความเร็วที่แตกต่างกัน และเปรียบเทียบรูปทรงใบพัดสองอันโดยไม่ต้องสร้างอันใดอันหนึ่ง ซัพพลายเออร์อุปกรณ์หลายราย รวมถึงวิศวกรที่อยู่เบื้องหลังไซต์นี้ เผยแพร่ข้อมูลของตน เทคโนโลยีการวิเคราะห์พลศาสตร์ของไหล CFD เป็นส่วนหนึ่งของบริการออกแบบ หากซัพพลายเออร์ไม่สามารถแสดงรูปแบบการไหลหรือการคาดการณ์แรงบิดสำหรับผลิตภัณฑ์เฉพาะของคุณได้ ให้ถือเป็นสัญญาณเตือน
แผนการเข้าถึงการบำรุงรักษา
เครื่องผสมที่มีความหนืดสูงจะมีน้ำหนักมาก และซีลของพวกมันจะเผชิญกับการสึกหรอสูงกว่าเครื่องผสมที่มีความหนืดต่ำ ตรวจสอบว่าสามารถซ่อมบำรุงซีลเชิงกลได้โดยไม่ต้องยกชุดขับเคลื่อนทั้งหมด เปลี่ยนใบมีดโกนได้ และกระปุกเกียร์มีการระบายความร้อนน้ำมันเพียงพอสำหรับการทำงานต่อเนื่อง รายละเอียดเหล่านี้กำหนดว่าการเปลี่ยนซีลตามปกติจะใช้เวลาสี่ชั่วโมงหรือสองวัน
คำถามที่พบบ่อยเกี่ยวกับเครื่องผสมความหนืดสูง
ไตรมาสที่ 1 ความหนืดสูงสุดที่เครื่องผสมความหนืดสูงสามารถรองรับได้คือเท่าใด
ไม่มีฝาปิดเพียงอันเดียว เนื่องจากแรงบิด อัตราทดเกียร์ และขนาดถังล้วนส่งผลต่อขีดจำกัด โดยทั่วไปเครื่องกวนแบบจุดยึดจะคงประสิทธิภาพไว้ที่ประมาณ 100,000 cP การออกแบบริบบอนแบบขดลวดที่ประมาณ 1,000,000 cP และเครื่องผสมดาวเคราะห์นอกเหนือจากนั้น ขีดจำกัดในทางปฏิบัติสำหรับการติดตั้งที่กำหนดจะกำหนดโดยแรงบิดเอาท์พุตที่มีอยู่ที่เพลา
ไตรมาสที่ 2 ฉันจะเลือกระหว่างพุกและมิกเซอร์ริบบอนแบบเฮลิคอลได้อย่างไร
เลือกการออกแบบพุกหรือโครงเมื่อมีการถ่ายเทความร้อนใกล้กับผนัง การป้องกันการเกิดสนิม และการก่อสร้างที่เรียบง่ายเป็นส่วนใหญ่ เลือกริบบอนแบบเกลียวเมื่อทั้งชุดต้องการการหมุนเวียนที่แข็งแกร่ง และผลิตภัณฑ์เกินประมาณ 50,000 cP แบบริบบิ้นมีราคาแพงกว่าแต่ยังมีประสิทธิภาพมากกว่าสำหรับเนื้อครีมที่หนาและสม่ำเสมอกัน
ไตรมาสที่ 3 ถังที่มีอยู่แล้วสามารถดัดแปลงด้วยเครื่องผสมที่มีความหนืดสูงได้หรือไม่
ใช่ สำหรับเครื่องปฏิกรณ์และถังผสมจำนวนมาก คุณต้องยืนยันขนาดหัวฉีด พิกัดหน้าแปลน โครงสร้างรองรับภาชนะ และความยาวเพลาใต้จุดยึด เครื่องผสมที่มีความหนืดสูงด้านบนอาจได้รับการออกแบบมาโดยเฉพาะเพื่อให้พอดีกับท่อระบายน้ำที่มีอยู่หรือช่องเปิดหัวฉีดมาตรฐาน
ไตรมาสที่ 4 อะไรคือความแตกต่างระหว่างเครื่องผสมที่มีความหนืดสูงและเครื่องผสมดาวเคราะห์?
A high viscosity mixer has a fixed central shaft and relies on impeller geometry to move the fluid. A planetary mixer uses two or more impellers that rotate on their own axes while orbiting the tank, so the impellers cover the full tank volume. Planetary designs handle thicker, more complex products but cost more and take longer per batch.
Q5. How do I estimate power and torque for high viscosity mixing?
Use the relationship Power = torque x rotational speed, and calculate torque from the fluid viscosity, impeller diameter, shaft speed and impeller geometry factor. Because most products are non-Newtonian, a simple cP value is not enough. The reliable route is to supply the manufacturer with a viscosity-versus-shear-rate curve or a sample for testing.
Q6. What maintenance does a high viscosity mixer need?
The mechanical seal is the highest-wear component and usually requires the most frequent inspection. Also check scraper blade clearance, gearbox oil level and seal-flush system pressure. In sticky or crystallising products, plan a regular cleaning cycle to prevent hardened material on the impeller.
