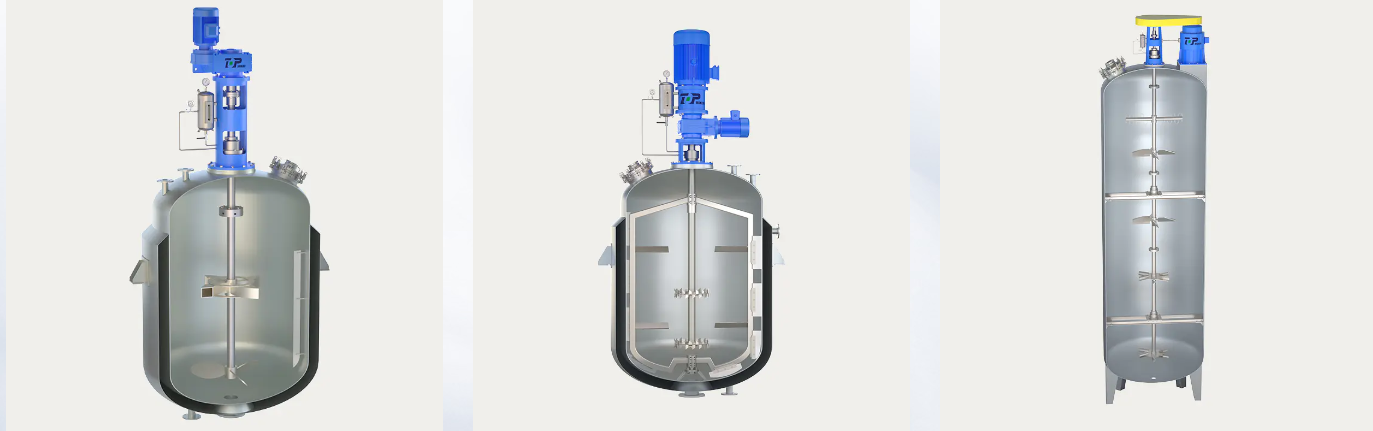

A เครื่องผสมแบบเข้าด้านบนคือชุดเครื่องกวนที่ติดตั้งผ่านช่องเปิดที่ด้านบนของถังหรือภาชนะ โดยมีเพลาแนวตั้งวิ่งลงไปในของเหลวในกระบวนการและมีใบพัดหนึ่งหรือหลายใบพัดจมอยู่ในของเหลว มอเตอร์ขับเคลื่อนและตัวลดเกียร์ตั้งอยู่เหนือหลังคาถังหรือบนสะพานรองรับ โดยหมุนเพลาจากด้านบน แทนที่จะหมุนจากด้านข้างหรือด้านล่าง ในเอกสารการจัดซื้อจัดจ้างและเอกสารข้อมูลทางกล อุปกรณ์เดียวกันนี้จะมีป้ายกำกับว่าเครื่องผสมอาหารด้านบน ซึ่งเป็นคำที่เน้นว่าวัสดุ ผง หรือกระแสสารเติมแต่งมักจะเข้าสู่ภาชนะจากด้านบนอย่างไร ในขณะที่ใบพัดจะผสมสารที่อยู่ด้านล่าง
สำหรับวิศวกรที่เปรียบเทียบการกำหนดค่าการกวน คำตอบสั้นๆ ก็คือ: โดยทั่วไปเครื่องผสมแบบเข้าด้านบนคือการกำหนดค่าเพื่อระบุว่าเมื่อใดที่ถังบรรจุได้มากกว่าสองสามพันลิตร เมื่อกระบวนการต้องใช้ใบพัดมากกว่าหนึ่งขั้นตามแนวเพลา เมื่อหัวฉีดหรืออุปกรณ์ทำความสะอาดอื่นๆ ต้องเข้าถึงก้นถังแบบเต็ม หรือเมื่อความหนืดของของเหลวและการโหลดของแข็งแปรผันในช่วงกว้างระหว่างรอบแบทช์ เครื่องผสมแบบเข้าด้านข้างและเข้าด้านล่างยังคงมีประโยชน์ในหน้าต่างการใช้งานที่แคบกว่า แต่ตระกูลป้อนด้านบนและป้อนด้านบนครอบคลุมส่วนแบ่งที่ใหญ่ที่สุดของการผสมทางอุตสาหกรรมทั่วไป การผสมถังเก็บ และการกวนของเครื่องปฏิกรณ์
หัวข้อต่างๆ ด้านล่างนี้จะอธิบายเกี่ยวกับตรรกะในการกำหนดขนาด การเลือกใบพัด การเลือกใช้วัสดุ แนวทางปฏิบัติในการติดตั้ง และการวางแผนการบำรุงรักษาที่วิศวกรมักต้องการก่อนที่จะสรุปข้อกำหนดเครื่องผสมขั้นต้นสำหรับถังเคมี อ่างน้ำเสีย ถังผสมอาหาร หรือถังเก็บน้ำปริมาณมาก
เอกสารการจัดซื้อสำหรับอุปกรณ์ผสมใช้คำศัพท์หลายคำที่ทับซ้อนกัน และวิศวกรที่เพิ่งเริ่มโครงการบางครั้งอาจถือว่าพวกเขาอ้างถึงเครื่องจักรที่แตกต่างกันทั้งๆ ที่ไม่ได้ใช้ ตารางด้านล่างสรุปวิธีการใช้คำศัพท์ทั่วไปกับแบบเขียนแบบเครื่องกล เอกสารประกวดราคา และคู่มือการบำรุงรักษา
| ระยะเวลา | มันมักจะหมายถึงอะไร | บริบทการใช้งานทั่วไป |
|---|---|---|
| มิกเซอร์รายการยอดนิยม | เครื่องกวนติดตั้งผ่านด้านบนของถัง เพลา และใบพัดขยายลงด้านล่าง | ถังเคมี น้ำ อาหาร และถังแปรรูปชีวมวล |
| เครื่องผสมอาหารยอดนิยม | โครงสร้างแบบติดตั้งด้านบนแบบเดียวกัน ซึ่งมักใช้เมื่อวัสดุป้อนเข้าถังจากด้านบน | การผสมผงและสารละลาย ข้อกำหนดเฉพาะของถังแบทช์ |
| เครื่องกวนแบบติดตั้งด้านบน | ข้อความทางเลือกสำหรับตระกูลอุปกรณ์เดียวกัน | แบบเขียนแบบเครื่องกลและเอกสารข้อมูลทางวิศวกรรม |
| มิกเซอร์แบบติดตั้งด้านบน | คำอธิบายทั่วไปที่ครอบคลุมการกำหนดค่ารายการบนสุดและฟีดบนพร้อมกัน | แบบผังโรงงานและคู่มือการบำรุงรักษา |
ในทางปฏิบัติ วิศวกรฝ่ายจัดซื้อจะเห็นคำศัพท์ทั้งสี่คำที่ใช้แทนกันได้ภายในคำขอใบเสนอราคาเดียวกัน สิ่งที่สำคัญมากกว่าฉลากคือรายละเอียดทางกลไกที่ซ่อนอยู่: ความยาวเพลา ระยะใบพัด ประเภทซีล และพิกัดหน้าแปลนยึด ซึ่งทั้งหมดจะกล่าวถึงในส่วนต่อๆ ไป
เครื่องผสมระดับแนวหน้าระดับอุตสาหกรรมสร้างขึ้นจากชุดส่วนประกอบเล็กๆ ที่ทำซ้ำในเกือบทุกขนาดและทุกการใช้งาน การทำความเข้าใจแต่ละส่วนช่วยให้วิศวกรอ่านเอกสารข้อมูลกลไกได้อย่างรวดเร็ว และมองเห็นความไม่ตรงกันระหว่างข้อกำหนดของกระบวนการและฮาร์ดแวร์ที่นำเสนอ
มอเตอร์จ่ายกำลังในการหมุน และเนื่องจากกระบวนการผสมมักจะต้องใช้ความเร็วเพลาต่ำกว่าที่มอเตอร์มาตรฐานผลิตมาก ตัวลดเกียร์จะลดความเร็วลงในขณะที่เพิ่มแรงบิด การเลือกตัวลดเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการประกอบทั้งหมด เนื่องจากแรงบิดคือสิ่งที่ขับเคลื่อนของเหลวที่มีความหนืดหรือของแข็งจริงๆ ไม่ใช่แรงม้าดิบ
เพลาส่งแรงบิดจากตัวลดลงไปถึงด้านบนของถังไปยังของไหล ความยาวเพลา เส้นผ่านศูนย์กลาง และจำนวนตลับลูกปืนรองรับ ทั้งหมดขึ้นอยู่กับความลึกของของเหลวและความถี่แส้ตามธรรมชาติของเพลาภายใต้ภาระ เพลายาวบนถังทรงสูงมักต้องใช้ลูกปืนที่อยู่ตรงกลางเพื่อหลีกเลี่ยงการสะท้อนเมื่ออยู่ใกล้ความเร็วการทำงาน
การเลือกใบพัดขึ้นอยู่กับวัตถุประสงค์ในการผสมและรีโอโลยีของของไหล ประเภททั่วไป ได้แก่:
หน้าแปลนติดตั้งจะถ่ายน้ำหนักเต็มและโมเมนต์การโค้งงอของเครื่องผสมไปยังโครงสร้างถัง ดังนั้นพิกัดหน้าแปลนและรูปแบบสลักเกลียวจะต้องตรงกับทั้งน้ำหนักของเครื่องผสมและการออกแบบหลังคาถัง ซีลเพลา ไม่ว่าจะเป็นซีลปากธรรมดา กล่องบรรจุ หรือซีลเชิงกล จะช่วยกักเก็บของเหลวในกระบวนการ และป้องกันการปนเปื้อนจากภายนอกสู่ถังที่เปิดอยู่
ก่อนที่จะขอใบเสนอราคา วิศวกรมักจะรวบรวมรายการพารามิเตอร์กระบวนการสั้นๆ รูปทรงของถัง ความหนืดของของไหล ความถ่วงจำเพาะ และปริมาณของแข็งรวมกันจะกำหนดแรงบิดและกำลังที่เครื่องผสมระดับบนต้องส่งมอบ และการข้ามไปอันใดอันหนึ่งมักจะทำให้เครื่องมีขนาดเล็กหรือใหญ่เกินไป
| พารามิเตอร์ | ช่วงทั่วไป | การพิจารณาทางวิศวกรรม |
|---|---|---|
| เส้นผ่านศูนย์กลางถัง | 1 ม. ถึง 12 ม | ตั้งค่าอัตราส่วนเส้นผ่านศูนย์กลางใบพัดและความยาวเพลา |
| ความลึกของของเหลว | เส้นผ่านศูนย์กลางถัง 0.8 ถึง 1.5 เท่า | ส่งผลต่อจำนวนขั้นใบพัดที่ต้องการ |
| ความหนืดของของไหล | 1 cP ถึงมากกว่า 50,000 cP | กำหนดรูปแบบใบพัดและช่วงความเร็วในการผสม |
| ความถ่วงจำเพาะ | 0.6 ถึง 1.9 | ป้อนเข้าสู่การคำนวณแรงบิดและกำลังโดยตรง |
| เนื้อหาที่เป็นของแข็ง | มากถึง 40 เปอร์เซ็นต์โดยน้ำหนักสำหรับหน้าที่ผสมสารละลาย | ส่งผลต่อระยะห่างของใบพัดและค่าเผื่อการสึกหรอ |
| ความต้องการแรงบิด | 50 นิวตันเมตร ถึงมากกว่า 20,000 นิวตันเมตร | ขับเคลื่อนเฟรมทดเกียร์และพิกัดเอาท์พุต |
เมื่อปริมาตรถังเพิ่มขึ้น กำลังมอเตอร์ที่ต้องการจะเพิ่มขึ้นตามไปด้วย แต่ไม่เป็นเส้นตรง เนื่องจากเรือขนาดใหญ่มักจะวิ่งที่ความเร็วเพลาต่ำลงพร้อมกับแรงบิดที่สูงขึ้นตามสัดส่วน แผนภูมิด้านล่างแสดงข้อมูลอ้างอิงของวิศวกรแถบกำลังมอเตอร์โดยทั่วไป เมื่อกำหนดขอบเขตเครื่องผสมแบบเข้าด้านบนหรือเครื่องผสมป้อนด้านบนเทียบกับปริมาตรถัง
รูปที่ 1: แถบอ้างอิงทั่วไปสำหรับกำลังมอเตอร์มิกเซอร์ทางเข้าด้านบนเทียบกับปริมาตรถัง กำลังที่แท้จริงขึ้นอยู่กับความหนืด ความถ่วงจำเพาะ และการเลือกใบพัด
ความเร็วของเพลาและความหนืดของของไหลเคลื่อนที่ไปในทิศทางตรงกันข้าม ของเหลวที่มีลักษณะคล้ายน้ำบางๆ สามารถผสมได้อย่างมีประสิทธิภาพที่ RPM ที่ค่อนข้างสูง ในขณะที่เพสต์และสารละลายข้นที่หนาต้องใช้เครื่องผสมถังที่มีความหนืดสูงที่ทำงานที่ RPM ต่ำพร้อมแรงบิดที่มากขึ้นอย่างมาก เพื่อหลีกเลี่ยงไม่ให้ระบบขับเคลื่อนหยุดทำงานหรือโหลดเพลามากเกินไป การใช้ของเหลวที่มีความหนืดเร็วเกินไปจะสิ้นเปลืองพลังงานและเพิ่มแรงเฉือนโดยไม่ปรับปรุงคุณภาพการผสม ในขณะที่การใช้ของเหลวบางๆ ช้าเกินไปจะทำให้รอบเวลาแบทช์ยาวนานขึ้นโดยไม่เกิดประโยชน์
รูปที่ 2: โดยทั่วไปความเร็วจะลดลงเมื่อความหนืดเพิ่มขึ้น ซึ่งเป็นสาเหตุที่ทำให้แรงบิด (ไม่ใช่ความเร็ว) กลายเป็นปัจจัยการออกแบบที่จำกัดสำหรับของเหลวที่มีความหนา
ตัวเลขไร้มิติสองตัวเป็นแนวทางในความสัมพันธ์นี้ในการปฏิบัติงานทางวิศวกรรมการผสม: เลขเรย์โนลด์สผสมซึ่งเปรียบเทียบแรงเฉื่อยกับแรงหนืดในถัง และเลขกำลังซึ่งเชื่อมโยงรูปทรงของใบพัดกับกำลังที่ดึงออกมาที่ความเร็วที่กำหนด การไหลมีแนวโน้มที่จะเป็นชั้นราบเรียบที่ตัวเลข Reynolds ที่ต่ำ ซึ่งหมายความว่าริบบัวหรือใบพัดสมอที่ทำงานใกล้กับผนังถังจะมีประสิทธิภาพมากกว่ากังหันความเร็วสูงขนาดเล็กที่อาจปล่อยให้บริเวณที่นิ่งอยู่นั้นไม่ถูกแตะต้องมาก
เครื่องผสมอาหารด้านบนและด้านบนปรากฏในอุตสาหกรรมกระบวนการต่างๆ มากมาย การเลือกใบพัด ซีล และวัสดุเฉพาะจะเปลี่ยนจากการใช้งานหนึ่งไปยังอีกการใช้งานหนึ่ง แม้ว่าการกำหนดค่าการติดตั้งพื้นฐานจะยังคงเหมือนเดิมก็ตาม
ในกระบวนการทางเคมี เครื่องผสมแบบทางเข้าระดับบนสำหรับหน้าที่ถังเคมีมักจะจัดการกับการผสมรีเอเจนต์ ถังปรับ pH และถังทำปฏิกิริยา ความต้านทานการกัดกร่อนและความสมบูรณ์ของซีลมีแนวโน้มที่จะมีความสำคัญมากกว่ากำลังไฟฟ้าดิบ เนื่องจากสารเคมีจำนวนมากมีความรุนแรงต่อชิ้นส่วนเปียกของเหล็กกล้าคาร์บอนมาตรฐาน
เครื่องผสมแบบทางเข้าด้านบนสำหรับการบำบัดน้ำเสียมักติดตั้งในแอ่งปรับสมดุล ถังปรับสมดุล และถังจ่ายสารเคมีที่โรงบำบัด หน่วยเหล่านี้มักจะทำงานอย่างต่อเนื่อง ดังนั้นความทนทานของตลับลูกปืนและซีลภายใต้การทำงานคงที่จึงกลายเป็นปัจจัยในการเลือกส่วนกลาง
เครื่องย่อยแบบไม่ใช้ออกซิเจนและถังเพิ่มความหนาอาศัยเครื่องผสมระดับบนสุดสำหรับการผสมตะกอน เพื่อรักษาของแข็งที่แขวนลอยและป้องกันการแบ่งชั้น บริการกากตะกอนมักจะรวมความหนืดปานกลางเข้ากับของแข็งที่มีฤทธิ์กัดกร่อน นิยมใช้การเคลือบใบพัดที่แข็งแกร่งและระยะห่างของเพลาที่กว้างขึ้น
สิ่งอำนวยความสะดวกในการกักเก็บน้ำดื่มและน้ำในกระบวนการใช้เครื่องผสมด้านบนสำหรับการใช้งานถังเก็บน้ำ โดยหลักแล้วเพื่อป้องกันการแบ่งชั้นทางความร้อน และเพื่อให้สารฆ่าเชื้อที่ตกค้างกระจายอย่างสม่ำเสมอตลอดปริมาตรที่เก็บไว้ ความต้องการพลังงานที่นี่มักจะไม่มากเนื่องจากของเหลวนั้นมีความหนืดใกล้เคียงกับน้ำ
เครื่องผสมอาหารระดับบนสุดสำหรับการแปรรูปอาหารมักจะให้ความสำคัญกับการออกแบบที่ถูกสุขลักษณะ พื้นผิวภายในที่เรียบลื่น และวัสดุที่ทนต่อรอบการชะล้างบ่อยครั้ง ความสม่ำเสมอของแบทช์และการควบคุมแรงเฉือนที่นุ่มนวลมีความสำคัญพอๆ กับความเข้มข้นของการผสมดิบในภาคนี้
| ใบสมัคร | ใบพัดทั่วไป | วัตถุประสงค์การผสมเบื้องต้น |
|---|---|---|
| การผสมถังเคมี | กังหันใบพัดแหลม | การกระจายตัวรีเอเจนต์สม่ำเสมอ |
| การปรับสมดุลน้ำเสีย | ใบพัดไฮโดรฟอยล์ | การผสมแบบไหลและสารแขวนลอยที่เป็นของแข็ง |
| การย่อยตะกอน | ใบมีดแหลมหรือพุกกว้าง | ป้องกันการแบ่งชั้นและการตกตะกอน |
| ถังเก็บน้ำ | ใบพัดตามแนวแกนความเร็วต่ำ | ป้องกันการแบ่งชั้นความร้อน |
| การแปรรูปอาหารเป็นชุด | ใบมีดแหลมหรือพุกที่ถูกสุขอนามัย | การผสมผสานที่นุ่มนวลและสม่ำเสมอ |
โดยทั่วไป เครื่องผสมแบบเข้าด้านบนทำจากสเตนเลสสตีลมักระบุเมื่อใดก็ตามที่ของเหลวในกระบวนการมีฤทธิ์กัดกร่อน เป็นน้ำเกลือ หรือต้องมีการตกแต่งพื้นผิวที่ถูกสุขลักษณะ สายการผลิตอาหารและเครื่องดื่ม ยาขั้นกลาง และขั้นสูง หันไปทางชิ้นส่วนที่เปียกด้วยสเตนเลส เนื่องจากทนต่อการชะล้างบ่อยครั้งและวงจรการทำความสะอาดในสถานที่โดยไม่ทำให้พื้นผิวเสื่อมสภาพ
เครื่องผสมเข้าด้านบนแบบป้องกันการระเบิดใช้โครงมอเตอร์ที่ปิดผนึกและได้รับการจัดอันดับ ซึ่งออกแบบมาเพื่อให้มีแหล่งกำเนิดประกายไฟที่อาจเกิดขึ้นได้ เมื่อเครื่องผสมทำงานในพื้นที่ที่ต้องจัดการกับตัวทำละลายที่ติดไฟได้ ฝุ่นที่ติดไฟได้ หรือบรรยากาศที่เป็นอันตรายอื่นๆ วิศวกรที่ทำงานในโครงการเหล่านี้มักจะประสานการเลือกตู้กับการศึกษาการจำแนกพื้นที่ของโรงงานในช่วงต้นของขั้นตอนการออกแบบ เนื่องจากประเภทของตู้มีอิทธิพลต่อขนาดเฟรมของมอเตอร์และการจัดวางการติดตั้ง
| คุณสมบัติ | สแตนเลส | เหล็กกล้าคาร์บอน |
|---|---|---|
| ความต้านทานการกัดกร่อน | เหมาะกับของเหลวที่เป็นกรด น้ำเกลือ หรือของเหลวที่มีความบริสุทธิ์สูง | เหมาะกับบริการที่เป็นกลางและไม่กัดกร่อน |
| พื้นผิวเสร็จสิ้น | ขัดหรือเคลือบเพื่อสุขอนามัย | เคลือบหรือทาสีเสร็จ |
| ภาคทั่วไป | อาหาร ยา ตัวกลาง สารเคมีชั้นดี | น้ำเสีย กักเก็บน้ำ ผสมสารเคมีทั่วไป |
| ข้อกำหนดในการทำความสะอาด | Frequent washdown, clean-in-place cycles | Periodic inspection and routine cleaning |
Choosing between mounting types is one of the earliest decisions in a mixing system layout. An industrial top entry mixer generally offers the widest flexibility across tank sizes and process duties, which is why it remains the default choice for most heavy duty industrial mixer specifications, though side entry and bottom entry configurations still fit specific layouts better in some plants.
Figure 3: Relative comparison across five practical factors, scored on a general five-point engineering reference scale rather than a fixed standard.
Side entry mixers can suit very large open tanks where a top entry shaft would need to be impractically long, and bottom entry mixers occasionally fit tight headroom situations. Even so, a top mounted agitator arrangement usually wins out once maintenance access and sealing reliability are weighed alongside mixing performance, since the drive components remain above the liquid line and are reachable without draining the vessel.
Reliability planning for a top mounted mixer generally centers on three wear points: the shaft seal, the gear reducer lubrication, and the impeller attachment hardware. Seal condition is usually the first thing to check during a scheduled inspection , since a degrading seal often shows up as fluid seepage around the mounting flange well before any drive train symptoms appear.
Figure 4: General inspection interval reference points, adjusted in practice based on duty cycle, fluid abrasiveness, and continuous versus intermittent operation.
Continuous duty in wastewater or sludge service tends to shorten these intervals compared with intermittent batch tanks, and abrasive solids content accelerates impeller and shaft coating wear regardless of mounting type. Recording vibration trends and gearbox oil condition over time gives an early warning well before a seal or bearing actually fails.
Installation quality has a direct effect on long-term reliability for any heavy duty industrial mixer, and most field issues trace back to one of the following steps being rushed or skipped during commissioning.
Structural support deserves particular attention on retrofit projects, where an existing tank roof designed for a lighter agitator or no agitator at all may need reinforcement before a larger top mounted mixer can be installed safely.
Selecting a top entry mixer manufacturer involves more than comparing a data sheet against a process requirement. Engineering support during the specification phase, the ability to model non-standard tank geometry, and access to application experience across multiple industries all shape how well the final equipment performs once it reaches the field.
Wuxi Top Mixer Equipment Co., Ltd. is one example of an industrial agitator manufacturer with a dedicated engineering team spanning fluid, powder, and slurry mixing equipment. Established in 2003 with its production base in Wuxi, within the Yangtze River Delta industrial region, the company organizes its work across several application divisions, including powder and slurry mixing, biomass energy and environmental protection, food and pharmaceutical intermediate processing, and fine chemical mixing. This kind of divisional structure is common among manufacturers that serve a broad customer base, since impeller geometry, seal type, and material selection differ substantially between a food batching tank and a fine chemical reactor.
When engineers evaluate a top entry mixer manufacturer, a few practical questions tend to surface early in the conversation: can the manufacturer model shaft critical speed for a non-standard tank height, can they source impeller materials matched to an unusual fluid chemistry, and can they support commissioning and troubleshooting once the unit is installed. Manufacturers with experience across chemical, water treatment, food, and biomass sectors generally bring a wider frame of reference to these questions than a supplier working from a single catalog configuration.
A: It is an agitator mounted through the top of a tank, with the shaft and impeller extending downward into the process fluid while the motor and reducer remain above the vessel.
A: The motor drives a gear reducer that lowers speed and raises torque, turning a vertical shaft connected to one or more impellers that create flow patterns inside the tank to blend or suspend the contents.
A: The term describes the same top-mounted configuration, often used when the process involves feeding powder, additive, or liquid streams into the vessel from above while the impeller blends the mixture.
A: It is a general term for equipment that creates motion inside a tank or vessel to blend fluids, suspend solids, or maintain uniform temperature and composition throughout a process batch.
A: Tank agitation refers to the mechanical process of creating flow inside a vessel, typically through a rotating impeller, to achieve blending, suspension, heat transfer, or reaction uniformity.
A: Start with tank geometry, fluid viscosity, specific gravity, and solids content, then match torque and impeller type to those parameters before selecting motor power and seal configuration.
A: A top entry mixer mounts through the tank top with the drive above the liquid line, while a side entry mixer mounts through the tank wall near the bottom, which suits certain large open tank layouts.
A: Yes, with the right impeller such as an anchor or helical ribbon design and a gear reducer sized for low speed and high torque, a high viscosity tank mixer configuration can handle thick fluids effectively.
A: Chemical processing, wastewater treatment, sludge digestion, water storage, food and beverage processing, and biomass energy facilities all commonly use top entry and top-feed mixers.
A: Inspection intervals vary with duty cycle and fluid abrasiveness, but many continuous duty units are checked on a roughly six to twelve month cycle, with seal and gearbox oil condition as primary checkpoints.
A: Many manufacturers, including Wuxi Top Mixer Equipment Co., Ltd., work with engineers to model non-standard tank geometry and adjust shaft length, impeller type, and seal configuration around the specific process.
A: The gear reducer converts motor speed into the lower shaft speed and higher torque that most mixing duties require, and its rating largely determines how much load the mixer can handle in service.
